E-4

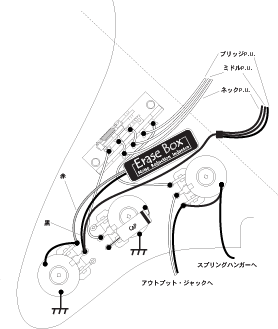

E-3の配線では、ブリッジP.U.もトーン回路を通ってしまい、少々音質が変化してしまいます。それが気になる方の為に考えてみました。フロント、ミドルのトーンコントロールは共用となってしまいますが、ブリッジP.U.はオリジナル通りトーン回路を通らない仕組みになっています。もちろん、Erase Box のかかり具合は任意で調節可能です。（複雑になって来たため、図が段々見にくくなってきました。スミマセン。）
